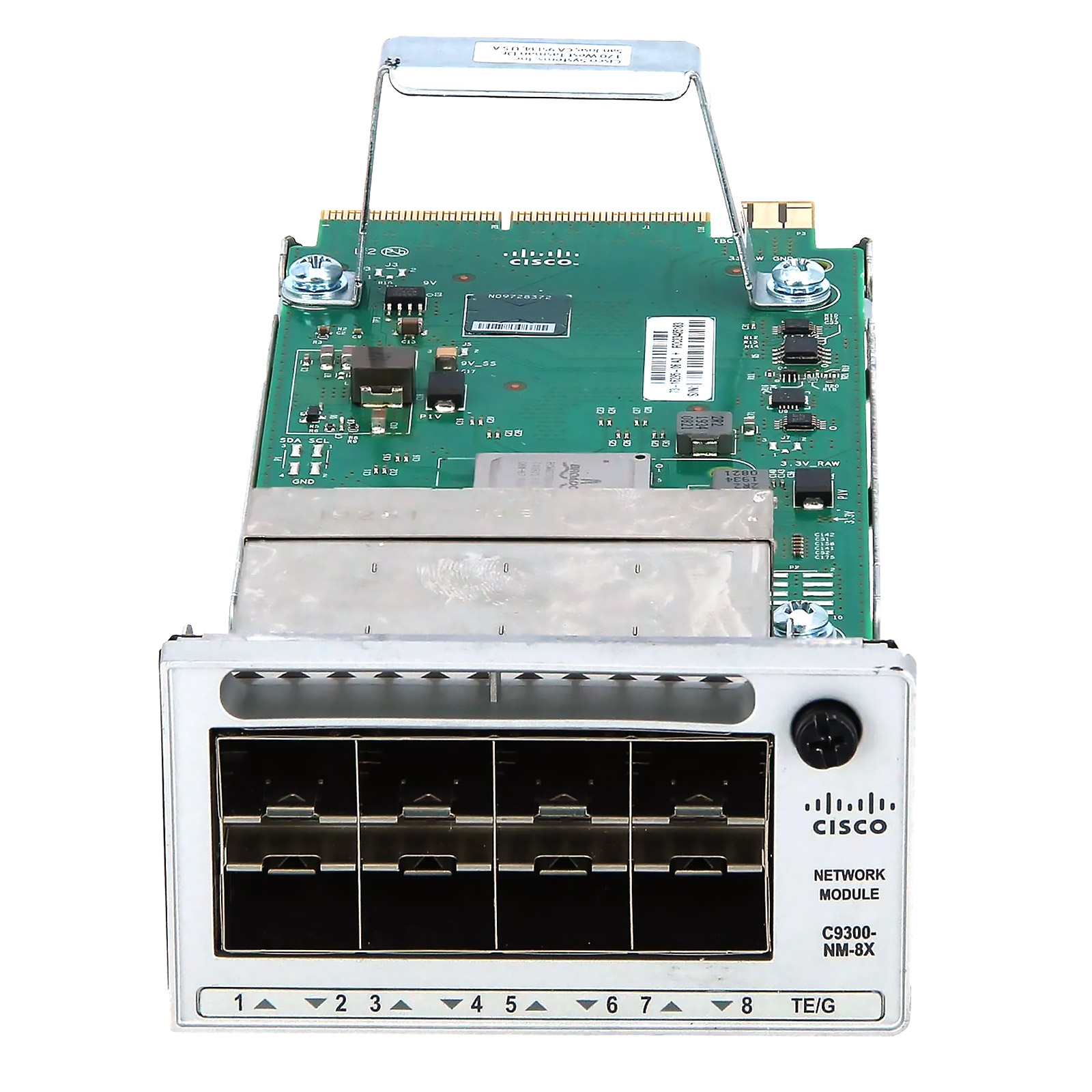

Модуль Cisco C9300-NM-8X

Cisco C9300-NM-8X — наиболее ёмкий по количеству портов сетевой модуль аплинков для коммутаторов Cisco Catalyst 9300 Series: восемь портов SFP+ на скорости 10 Гбит/с каждый обеспечивают суммарную пропускную способность 80 Гбит/с. Модуль C9300-NM-8X востребован там, где требуется максимальное число высокоскоростных аплинков на одном коммутаторе доступа — агрегация серверов, высокоплотные точки доступа или подключение к стойке СХД.

Применение и сценарии использования

Агрегация серверных стоек

C9300-NM-8X превращает коммутатор Catalyst 9300 в эффективный ToR-агрегатор: восемь 10G-аплинков позволяют подключить несколько серверов или маршрутизировать трафик к нескольким вышестоящим коммутаторам распределительного слоя. Поддержка EtherChannel (LACP) позволяет объединить несколько портов в один логический канал с балансировкой нагрузки.

Кампусные сети с высокой плотностью подключений

В кампусах с большим количеством зданий и коммутаторов доступа этот модуль позволяет организовать восемь независимых аплинков для связи с агрегирующим слоем. Гибкость конфигурации — от восьми раздельных линков до двух LACP-агрегатов по четыре порта — даёт возможность реализовывать различные топологии отказоустойчивости.

ЦОД небольшого масштаба

Для небольших дата-центров и серверных комнат модуль обеспечивает высокую плотность 10GbE-подключений в рамках одного коммутатора, избавляя от необходимости приобретать отдельный агрегационный свитч при умеренной нагрузке.

Технические характеристики

• Артикул: C9300-NM-8X
• Серия: Cisco Catalyst 9300
• Тип модуля: Сетевой модуль аплинков (Network Module)
• Количество портов: 8
• Тип портов: SFP+ (10GbE / 1GbE)
• Скорость портов: 10 Гбит/с (по умолчанию)
• Суммарная пропускная способность: 80 Гбит/с
• Горячая замена: Да
• Форм-фактор: Plug-in модуль в слот аплинка коммутатора
• Интерфейс в CLI: TenGigabitEthernet1/1/1 — TenGigabitEthernet1/1/8
• Совместимые трансиверы: SFP+ 10G (SR/LR/ER/ZR), SFP 1G (SR/LX/LR/T), DAC/AOC
• Совместимые коммутаторы: Cisco Catalyst 9300 Series, Cisco Catalyst 3850 Series
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: модуль C9300-NM-8X с необходимыми монтажными винтами, документация.

Рекомендации по установке

Устанавливается в единственный слот аплинков коммутатора Catalyst 9300 в горячем режиме. Все порты по умолчанию работают как TenGigabitEthernet и поддерживают трансиверы SFP+ (10G) и SFP (1G). Используйте только рекомендованные Cisco трансиверы или кабели DAC/AOC из матрицы совместимости TMG.

Интеграция с инфраструктурой

Совместимость: Cisco Catalyst 9300 Series, Cisco Catalyst 3850 Series. Порты SFP+ подключаются к коммутаторам агрегации Catalyst 9400/9500/9600, серверам с адаптерами 10GbE и СХД. Управление через Cisco DNA Center, IOS XE.

Преимущества решения

• Максимальная плотность аплинков: 8 портов 10GbE в одном слоте — это вдвое больше, чем у C9300-NM-4G или C9300-NM-4M, при тех же габаритах.
• Обратная совместимость с SFP: порты SFP+ принимают трансиверы 1G SFP, что позволяет использовать имеющийся парк трансиверов.
• Поддержка DAC и AOC: возможность использовать прямые медные кабели DAC и активные оптические кабели AOC снижает стоимость коротких соединений между соседними стойками.
• Совместимость с Catalyst 3850: один тип модуля работает в двух поколениях оборудования, упрощая обслуживание смешанного парка.
• Горячая замена без простоев: замена или установка выполняются без перезапуска коммутатора.
