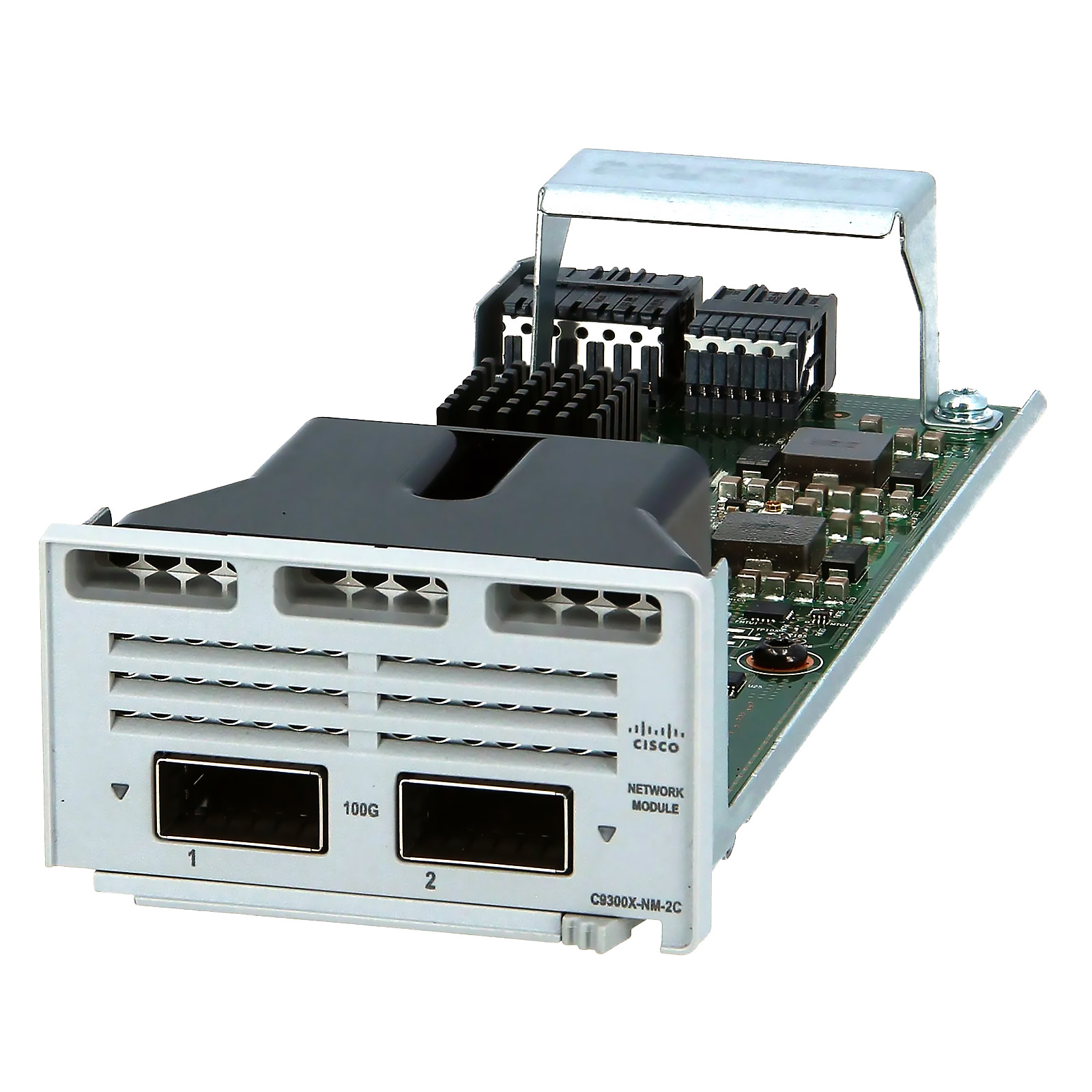

Модуль Cisco C9300X-NM-2C
Артикул:
C9300X-NM-2C
Характеристики
Производитель
Cisco
Тип:
Модуль
Дополнительно
Количество портов: 2; Тип портов: QSFP+/QSFP28 (двухрежимный 40G/100G); Скорость портов: 40 Гбит/с или 100 Гбит/с (dual-rate); Суммарная пропускная способность: до 200 Гбит/с; Горячая замена: Да; Форм-фактор: plug-in модуль в слот аплинка коммутатора; Минимальная версия IOS XE для 100G: 17.15+; Совместимые трансиверы: QSFP28 (100G SR4/LR4), QSFP+ (40G SR4/LR4), DAC/AOC; Поддержка breakout: Да (100G -> 4 x 25G)
Назначение
Опциональный высокоскоростной модуль аплинков для коммутаторов Cisco Catalyst 9300X Series; добавляет 2 двухрежимных порта 40G/100G QSFP28 для подключения к ядровым и агрегирующим коммутаторам
Все характеристики
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Cisco C9300X-NM-2C — высокоскоростной сетевой модуль аплинков для коммутаторов Cisco Catalyst 9300X Series с двумя двухрежимными портами QSFP28 (40G/100G). Модуль открывает путь к магистральным подключениям 100 Гбит/с непосредственно со стекируемого коммутатора доступа, что ранее было привилегией исключительно шасси-решений. C9300X-NM-2C ориентирован на высокоплотные кампусы с требованиями к ядровым аплинкам на скорости 100GbE.
Применение и сценарии использования
Прямое подключение к ядру на 100G
C9300X-NM-2C позволяет коммутатору Catalyst 9300X выступать в роли распределительного устройства с прямыми 100G-аплинками к ядровым коммутаторам Catalyst 9500 или 9600. Суммарная пропускная способность двух портов 200 Гбит/с обеспечивает достаточный запас для обслуживания высокоплотных точек доступа Wi-Fi 6E и серверов.
Breakout 100G в 4 × 25G
Режим breakout позволяет использовать один порт QSFP28 как четыре независимых 25GbE-канала. Это актуально при подключении нескольких серверов или коммутаторов агрегации через MPO-кабели без дополнительных патч-панелей.
Постепенная миграция с 40G на 100G
Двухрежимные порты 40G/100G позволяют использовать существующие QSFP+-трансиверы 40G на первом этапе и перейти на QSFP28 100G при обновлении ядра без замены самого модуля.
Технические характеристики
- Артикул: C9300X-NM-2C
- Серия: Cisco Catalyst 9300X
- Тип модуля: Сетевой модуль аплинков (Network Module) 100G/40G
- Количество портов: 2
- Тип портов: QSFP+/QSFP28 (двухрежимный 40G/100G)
- Скорость портов: 40 Гбит/с или 100 Гбит/с (dual-rate)
- Суммарная пропускная способность: до 200 Гбит/с
- Горячая замена: Да
- Поддержка breakout: Да (100G → 4 × 25G)
- Минимальная версия IOS XE для 100G: 17.15+
- Совместимые трансиверы: QSFP28 100G (SR4/LR4/PSM4), QSFP+ 40G (SR4/LR4), DAC/AOC
- Форм-фактор: Plug-in модуль в слот аплинка коммутатора
- Совместимые коммутаторы: Cisco Catalyst 9300X Series (C9300X-48HX, C9300X-48TX, C9300X-24Y и другие)
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: модуль C9300X-NM-2C, монтажные винты, документация.
Рекомендации по установке
Устанавливается в слот аплинков коммутаторов Catalyst 9300X в горячем режиме. Для работы на скорости 100G необходима Cisco IOS XE версии 17.15 и выше. Используйте трансиверы QSFP28 из матрицы совместимости Cisco TMG. Breakout-режим настраивается через IOS XE CLI.
Интеграция с инфраструктурой
Совместимость: Cisco Catalyst 9300X Series. QSFP28-порты подключаются к коммутаторам ядра Catalyst 9500/9600, маршрутизаторам ASR и серверам с 100GbE-адаптерами. Управление через Cisco DNA Center, IOS XE CLI, NETCONF/RESTCONF.
Преимущества решения
- 100GbE прямо со стекируемого коммутатора: возможность 100G-аплинков на устройстве уровня доступа без отдельного шасси агрегации снижает CAPEX.
- Двухрежимность 40G/100G: совместимость с QSFP+ позволяет использовать существующий парк трансиверов 40G и перейти на 100G позже без замены модуля.
- Breakout в 4 × 25G: один порт QSFP28 разбивается на четыре независимых 25GbE-канала, что повышает гибкость топологии.
- Горячая замена: установка без остановки коммутатора обеспечивает непрерывность работы сети при модернизации.
- Совместимость с Cisco DNA Center: полная интеграция с системой автоматизации и SD-Access для централизованного управления политиками.
Вопросы и ответы
Какую скорость поддерживает модуль C9300X-NM-2C?
Каждый из двух портов QSFP28 поддерживает скорость 40 Гбит/с (с QSFP+-трансивером) или 100 Гбит/с (с QSFP28-трансивером). Суммарная пропускная способность модуля достигает 200 Гбит/с при работе обоих портов на 100G.
Совместим ли C9300X-NM-2C с базовыми коммутаторами C9300 (не X)?
Нет, модуль C9300X-NM-2C предназначен только для коммутаторов серии Catalyst 9300X. Для базовых моделей C9300 следует использовать модули серии C9300-NM (например, C9300-NM-2Y или C9300-NM-8X).
Поддерживается ли режим breakout на C9300X-NM-2C?
Да, каждый порт 100G может быть разбит на четыре независимых канала 25GbE через MPO-кабель и breakout-адаптеры. Это позволяет подключить до 8 устройств с 25GbE через два порта модуля.
Какая версия IOS XE нужна для работы портов на скорости 100G?
Для полноценной работы портов на скорости 100G требуется Cisco IOS XE версии 17.15 и выше. На более ранних версиях модуль работает в режиме 40G.
Можно ли использовать трансиверы QSFP+ 40G в портах C9300X-NM-2C?
Да, порты модуля поддерживают трансиверы QSFP+ (40G) и QSFP28 (100G). Это позволяет начать эксплуатацию с существующими 40G-трансиверами и перейти на 100G при обновлении ядра сети.
