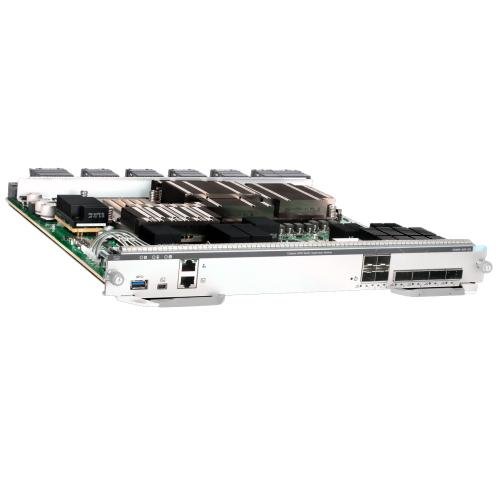

Модуль супервизора Cisco C9400X-SUP-2XL

Cisco C9400X-SUP-2XL — флагманский управляющий модуль для шасси Catalyst 9400 Series, сочетающий максимальную пропускную способность 480 Гбит/с на слот с аппаратным IPsec 100G и MACsec-256. Построенный на ASIC UADP 3.0sec, C9400X-SUP-2XL вдвое превосходит SUP-2 по производительности и предназначен для наиболее требовательных развёртываний ядра кампуса с суммарной ёмкостью фабрики до 9,6 Тбит/с.

Применение и сценарии использования

Ядро крупного кампуса с IPsec-шифрованием

C9400X-SUP-2XL — единственный в серии 9400 модуль с аппаратным IPsec на скорости 100G. Это исключает необходимость в отдельных шифровальных устройствах при построении защищённых межсайтовых каналов или сегментированных сетей с шифрованием внутрикорпоративного трафика.

Дата-центры и HPC-среды внутри кампуса

Гарантированные 480 Гбит/с на каждый слот шасси обеспечивают полную отсутствие узких мест при агрегации серверных стоек с 25G-подключением. Поддержка VXLAN и BGP-EVPN позволяет использовать шасси как leaf-коммутатор для небольших фабрик кампусного дата-центра.

Критичные объекты с нулевым временем простоя

Сочетание SSO/NSF и полного ISSU означает, что операционные обновления ПО не требуют технологических окон. Для банков, больниц и промышленных объектов это гарантирует соблюдение SLA на уровне ядра сети 24×7.

Технические характеристики

• Артикул: C9400X-SUP-2XL
• Серия: Cisco Catalyst 9400
• Тип модуля: Supervisor Engine 2XL (флагманский управляющий модуль)
• ASIC: Cisco UADP 3.0sec
• Процессор: Intel x86, 2.4 ГГц
• DRAM: 16 ГБ
• SSD: до 960 ГБ (опционально)
• Аплинки: 4 × 100/40GbE QSFP28 + 4 × 25/10GbE SFP28
• Пропускная способность на слот: 480 Гбит/с
• Суммарная ёмкость фабрики: до 9,6 Тбит/с
• Поддерживаемые порты 100GbE: до 36 (4 аплинка + 32 на линейных картах)
• Поддерживаемые порты 25GbE: до 168 (4 аплинка + 160 на линейных картах)
• Аппаратный MACsec-256: Да
• Аппаратный IPsec 100G: Да
• Максимальная мощность: 600 Вт
• Резервирование: 1+1 активный/резервный (SSO/NSF, ISSU)
• Горячая замена: Да
• Поддержка SD-Access, StackWise Virtual, VXLAN: Да
• Безопасность: Cisco TrustSec, MACsec-256, IPsec 100G
• Совместимые шасси: Cisco Catalyst 9404R, 9407R, 9410R
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: модуль C9400X-SUP-2XL, монтажная фурнитура, документация.

Опционально: SSD-накопители серии C9400-SSD (240/480/960 ГБ), QSFP28-трансиверы 100GbE и SFP28-трансиверы 25GbE.

Рекомендации по установке

Устанавливается в слот супервизора шасси Catalyst 9400R. Модуль потребляет до 600 Вт — учитывайте это при расчёте блоков питания шасси. При парной конфигурации оба слота необходимо оснастить идентичными модулями SUP-2XL.

Интеграция с инфраструктурой

Совместимость: Cisco Catalyst 9404R; Cisco Catalyst 9407R; Cisco Catalyst 9410R. Поддерживает все линейные карты серии C9400-LC. Полная интеграция с Cisco DNA Center, Cisco ISE, SD-Access, ThousandEyes, gRPC Streaming Telemetry.

Преимущества решения

• 480 Гбит/с на слот: удвоенная пропускная способность по сравнению с SUP-2 — гарантия полного wire-rate для линейных карт 25G и 100G без oversubscription.
• Аппаратный IPsec 100G: шифрование межузловых каналов без выделенных криптоускорителей снижает CAPEX и упрощает архитектуру.
• 9,6 Тбит/с суммарно: масштаб, достаточный для обслуживания крупнейших кампусов и мини-ЦОД без форклифт-замен.
• ISSU без окон обслуживания: обновление Cisco IOS XE в «горячем» режиме при работающих супервизорах защищает от потери трафика.
• Удвоенные таблицы XL: расширенные ресурсы маршрутизации, ACL и FIB обеспечивают запас для долгосрочного роста политик безопасности и маршрутов.
