Модуль сетевой Cisco C9500-NM-8X=
Артикул:
C9500-NM-8X=
Характеристики
Производитель
Cisco
Тип:
Модуль сетевой
Дополнительно
Портов: 8 x 1/10GE SFP/SFP+; Горячая замена: Да (OIR); Форм-фактор: plug-in module; Скорость: до 10 Гбит/с на порт; Поддержка SFP и SFP+ трансиверов
Назначение
Модуль расширения с 8 портами 1/10 Gigabit Ethernet SFP/SFP+ для коммутаторов Cisco Catalyst 9500
Все характеристики
Заказной товар
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание

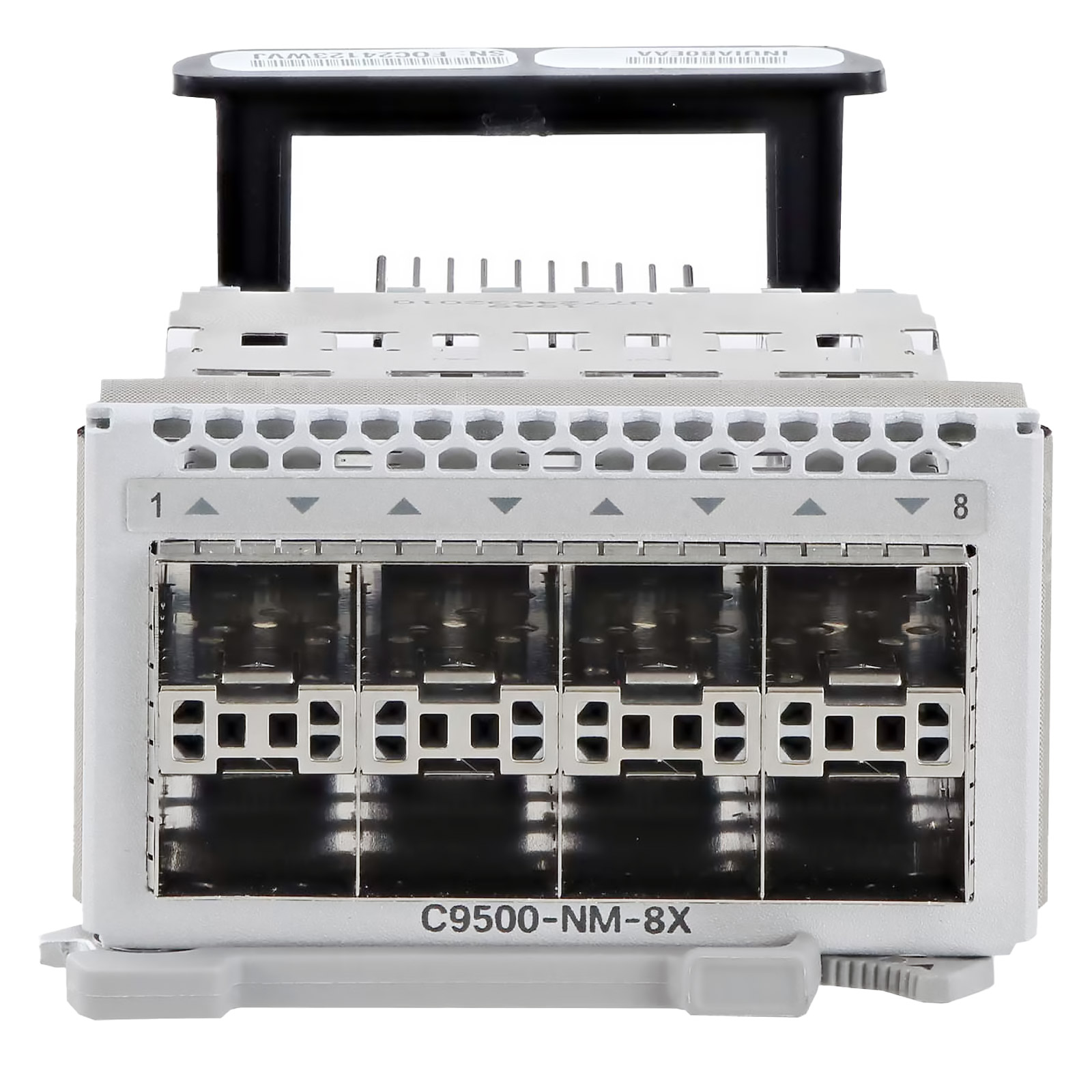

C9500-NM-8X= — опциональный сетевой модуль Cisco для коммутаторов Catalyst 9500, добавляющий 8 портов 1/10 Gigabit Ethernet с разъёмами SFP/SFP+. Устанавливается в специализированный слот расширения коммутатора и поддерживает горячую замену (OIR).
Применение и сценарии использования
Аплинки в ядро сети
Catalyst 9500 с модулем C9500-NM-8X= получает дополнительные 10G-аплинки для подключения к маршрутизаторам или коммутаторам ядра. Восемь независимых портов SFP+ позволяют реализовать резервирование и балансировку нагрузки через LACP-агрегацию каналов.
Подключение серверов с 10G-адаптерами
Модуль используется для прямого подключения серверов с 10G NIC к коммутатору доступа или агрегации. Порты поддерживают как оптические SFP+ трансиверы, так и Direct Attach Copper (DAC) кабели.
Межблочные соединения в стойке
При построении топологии leaf-spine порты C9500-NM-8X= формируют высокоскоростные магистральные линки между коммутаторами, минимизируя задержку и максимизируя пропускную способность.
Технические характеристики
- Артикул: C9500-NM-8X=
- Производитель: Cisco
- Тип: Сетевой модуль расширения 10GE
- Количество портов: 8 x 1/10 Gigabit Ethernet SFP/SFP+
- Скорость портов: 1 Гбит/с и 10 Гбит/с
- Горячая замена OIR: Да
- Форм-фактор: Plug-in module (вставной)
- Поддержка трансиверов: Стандартные SFP и SFP+
- Совместимость: C9500-40X-A, C9500-40X-E, C9500-40X-2Q-A, C9500-24Q-A, C9500-24Q-E
- Гарантия: 12 месяцев
Комплектация и установка
Стандартная комплектация: модуль C9500-NM-8X=, крепёжные элементы. Трансиверы SFP+ заказываются отдельно.
Рекомендации по размещению
Модуль устанавливается в выделенный слот NM коммутаторов Catalyst 9500 серии 40X и 24Q. Вставка производится при работающем коммутаторе — OIR активируется автоматически. Убедитесь, что используемая версия Cisco IOS XE поддерживает модуль.
Интеграция с инфраструктурой
Совместимость: Cisco Catalyst C9500-40X (A/E), C9500-40X-2Q-A, C9500-24Q (A/E). Поддерживает стандартные SFP и SFP+ трансиверы, а также DAC-кабели 10G.
Преимущества решения
- Гибкость конфигурации: 8 портов SFP+ расширяют возможности коммутатора без замены шасси.
- Универсальность трансиверов: поддержка SFP (1G) и SFP+ (10G) обеспечивает совместимость с уже существующей инфраструктурой.
- Горячая замена: установка и извлечение без остановки коммутатора снижают время простоя.
- Plug-and-play: модуль автоматически распознаётся системой без дополнительной настройки слота.
Вопросы и ответы
Какие модели Catalyst 9500 поддерживают C9500-NM-8X=?
Модуль C9500-NM-8X= поддерживается в коммутаторах Cisco Catalyst C9500-40X-A, C9500-40X-E, C9500-40X-2Q-A, C9500-24Q-A и C9500-24Q-E. Модели серии 9500 высокой производительности (24Y4C, 48Y4C, 32C, 32QC) модуль не поддерживают.
Можно ли установить C9500-NM-8X= на работающем коммутаторе?
Да, модуль поддерживает Online Insertion and Removal (OIR) — горячую замену без остановки коммутатора. Коммутатор автоматически обнаружит и инициализирует модуль после вставки.
Какие трансиверы использовать с C9500-NM-8X=?
Подойдут любые стандартные Cisco SFP (GLC-SX-MMD, GLC-LH-SMD, GLC-T для 1G) и SFP+ (SFP-10G-SR, SFP-10G-LR для 10G), а также DAC-кабели SFP-H10GB-CU1M и аналогичные. Использование Cisco-сертифицированных модулей гарантирует полную поддержку функций.
Сколько модулей NM можно установить в один Catalyst 9500?
В коммутаторах Catalyst 9500 серии 40X и 24Q предусмотрен один слот NM. Поэтому в каждый коммутатор устанавливается один модуль C9500-NM-8X=.
Поддерживает ли C9500-NM-8X= агрегацию портов (LACP)?
Да, порты модуля поддерживают агрегацию каналов по 802.3ad (LACP) наравне со встроенными портами коммутатора. Это позволяет объединить несколько 10G-линков в единый логический канал с увеличенной пропускной способностью и резервированием.
