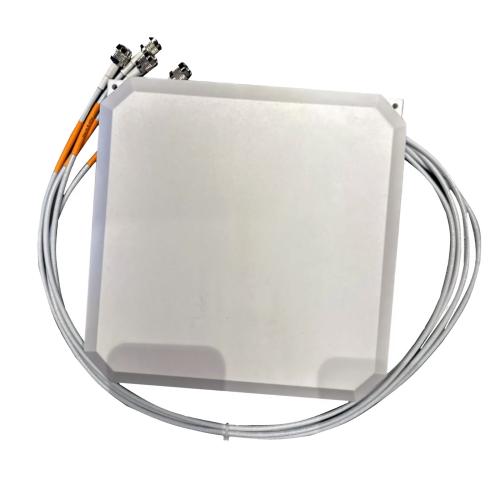

Антенна Cisco AIR-ANT2566D4M-RS= 2.4GHz/5GHz 6 dBi 60 Deg. Patch Ant, 4-port, RP-TNC, Self ID

Четырёхпортовая патч-антенна Cisco AIR-ANT2566D4M-RS= предназначена для направленного секторного покрытия Wi-Fi в диапазонах 2.4 и 5 ГГц. Благодаря поляризационному разнесению (порты A/C — вертикальная, B/D — горизонтальная) антенна обеспечивает высокую помехоустойчивость в условиях многолучевого распространения сигнала. Встроенная схема Self-ID позволяет Cisco Catalyst 9115AX, 9120AX и 9130AX автоматически идентифицировать тип антенны без ручной настройки в контроллере.

Применение и сценарии использования

Покрытие коридоров и вытянутых помещений

Решение AIR-ANT2566D4M-RS= с шириной луча 65°/55° (3 дБ) идеально для офисных коридоров, складских проходов и длинных залов: направленная диаграмма концентрирует мощность в нужном направлении вместо рассеивания во все стороны.

Производственные площадки и склады

Сочленённый кронштейн позволяет нацеливать антенну под любым углом в горизонтальной и вертикальной плоскостях. Радом допускает покраску обычными аэрозольными красками (Krylon, Rust-Oleum), что облегчает встраивание в интерьер промышленного объекта.

Уличные площадки и открытые территории

Конструкция рассчитана для работы в смешанных условиях (indoor/outdoor). Антенна устойчива к воздействию окружающей среды, а изоляция между портами свыше 30 dB минимизирует взаимное влияние потоков данных.

Технические характеристики

• Артикул: AIR-ANT2566D4M-RS=
• Производитель: Cisco
• Тип: Направленная патч-антенна с поляризационным разнесением
• Диапазоны частот: 2.4–2.5 ГГц / 5.15–5.925 ГГц
• Усиление: 6 dBi (2.4 ГГц) / 6 dBi (5 ГГц)
• Ширина луча (3 дБ), азимут: 65° (2.4 ГГц) / 55° (5 ГГц)
• Ширина луча (3 дБ), угол места: 65° (2.4 ГГц) / 60° (5 ГГц)
• Разделение фронт/тыл: >12 dB (2.4 ГГц) / >20 dB (5 ГГц)
• Изоляция между портами: >30 dB
• Количество портов: 4 (A, B, C, D)
• Тип разъёма: RP-TNC
• Длина кабелей: 91.4 см (3 фута)
• VSWR: 2:1
• Импеданс: 50 Ом
• Функция Self-ID: Да (для Catalyst 9115AX/9120AX/9130AX)
• Монтаж: Настенный / мачтовый (шарнирный кронштейн в комплекте)
• Длина: 25.4 см
• Применение: В помещениях и на улице
• Гарантия: 12 месяцев

Комплектация и установка

Стандартная комплектация: антенна AIR-ANT2566D4M-RS=, шарнирный монтажный кронштейн, четыре кабеля с разъёмами RP-TNC, монтажное оборудование, документация.

Рекомендации по размещению

Шарнирный кронштейн допускает регулировку в горизонтальной и вертикальной плоскостях — нацельте антенну на зону покрытия перед окончательной фиксацией крепежа. При необходимости маскировки радом можно покрасить в тон стены.

Интеграция с инфраструктурой

Совместимость: Cisco Aironet 1830, 1850, 2800, 3800 Series; Cisco Catalyst 9115AX, 9120AX, 9130AX Series (Self-ID); любые ТД Cisco с четырьмя двухдиапазонными портами RP-TNC.

Преимущества решения

• Self-ID: контроллер Cisco Catalyst 9100 автоматически считывает тип и усиление антенны из встроенного EEPROM, исключая ошибки ручной конфигурации.
• Поляризационное разнесение: комбинация вертикальной и горизонтальной поляризации улучшает надёжность связи при многолучевом распространении.
• Гибкий монтаж: шарнирный кронштейн с регулировкой по двум осям позволяет точно навести антенну без дополнительных адаптеров.
• Покраска радома: возможность перекрасить корпус стандартной краской упрощает вписывание антенны в корпоративный интерьер.
